隨著電網規模的擴大及電網運行方式的需要，變壓器保護、母差保護及線路保護,尤其變壓器保護跳閘矩陣的檢驗顯得比較重要。變壓器保護裝置是變壓器發生故障時實現快速跳閘、切除故障保證變壓器安全穩定運行的重要設備。當變壓器發生故障時變壓器保護通過跳閘矩陣實現出口跳閘，可見跳閘矩陣出現錯誤會造成嚴重后果,威脅電網安全。
目前，微機繼電保護裝置自動化水平非常高，每相斷路器只對應一塊跳、合閘壓板。其中，大型的微機主變保護，其對應的斷路器更是多于六路，每路斷路器的跳閘壓板均需要通過各類保護的跳閘矩陣來整定，一旦出現誤整定，跳閘邏輯將差之千里。為了能有效地驗證保護跳閘邏輯的正確性，需要保護調試人員針對不同保護，對每路斷路器的跳閘時間進行測試，調試工作非常繁重。

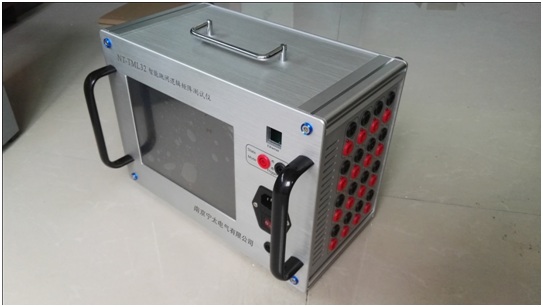

使用微機多路型繼電保護時間測試儀，可同時啟動32路時間測試程序，對不同的跳合閘回路進行時間測試，可以一次性檢驗保護裝置跳閘矩陣的正確性，減少調試過程中倒接試驗線的工作，能夠避免保護誤跳或拒跳運行開關事故的發生，大大提高調試人員的工作效率。
|
|
